變速箱測試設備

變速箱下線測試臺用于實車變速箱下線加載檢測， 集成NVH測試系統， 模擬變速箱在一定載荷、不同速度、不同檔位下的工況，以此來測試實車變速箱的性能，實現變速箱早期故障診斷。可用于新能源動力總成和混動動力總成各種變速箱的下線測試。

SYSTEM FEATURES
系統特點

高精度伺服定位系統，重復定位精度0.02mm

能量回饋控制方案，保證系統電能再生循環利用

優異的隔振和降噪設計，測試臺整體噪音≤75dB

可擴展，柔性高，支持快速換型，兼容多款機型測試

測試上位機及NVH系統，分別用于查詢測試數據和NVH評價

自動裝夾，機構中心距可調整，以適應多種型號不同被測件的中心距的要求

NI實時控制模塊以及高精度電機驅動控制器，保證電機的控制精度及數據高速實時采集

整體焊接和鑄造底座，軸系部件均經G2.5動平衡處理，所有底座與傳動軸均經過FEA強度校核和諧振分析

PRODUCT CATEGORY
產品種類
  • 6AT/8AT變速箱下線測試臺
  • DCT變速箱下線測試臺
  • CVT變速箱下線測試臺
  • MT變速箱下線測試臺
  • 混動DHT總成下線測試設備
  • 測試內容

    CAN通訊測試

    靜態換擋測試

    失速測試

    靜態和動態駐車測試

    換擋測試

    油泵能力測試

    離合器泄露測試

    T/C液力變矩器測試

    離合器測試

    離合器測試

    系統配置

    ATF油循環加注系統

    自動換擋系統

    換擋力分析系統

    油壓測量系統

    CAN通訊系統

  • 測試內容

    IO測試

    M+/M-/M模式檢測

    PRND自學習

    電磁閥電流控制

    撥叉自學習

    PRND換檔力測試

    離合器排空

    液壓系統建壓能力測試

    離合器PI自學習

    離合器半結合點自學習

    半結合點扭矩測試

    空擋拖拽扭矩測試

    在擋拖拽扭矩測試

    換擋性能測試

    PT測試

    駐車測試（動態）

    駐車測試（靜態）

    NVH測試（含速比測試）

    系統配置

    ATF油循環加注系統

    自動換擋系統

    換擋力分析系統

    獨立冷卻水循環系統

    CAN通訊系統

  • 測試內容

    空擋PL/PR/PS低壓區壓力檢測

    變速箱怠速能力檢測

    變速箱PL壓力檢測

    變速箱PS壓力檢測

    變速箱PR壓力檢測

    變速箱速比范圍檢測&D檔空載損耗測試

    變速箱CL/BR壓力檢測&N檔空載損耗

    R檔空載損耗測試

    TCR壓力測試

    P擋駐車測試

    離合器充油時間檢測

    NVH測試

    N檔PS&PL油壓檢測

    啟停功能開啟時壓力檢測

    系統配置

    自動換擋系統

    換擋力分析系統

    獨立冷卻水循環系統

    CAN通訊系統

  • 測試內容

    差速測試

    倒車燈功能測試

    速度傳感器檢測

    啟動停止傳感器檢測

    速比測試

    選檔和換擋力、位移測試

    選檔和換擋振動測試

    各檔位NVH測試

    系統配置

    自動和手動換擋系統

    換擋力、位移分析系統

    換擋振動分析系統

    獨立冷卻水循環系統

  • 測試內容

    DHT發電工況測試

    DHT串聯模式測試

    DHT并聯模式測試

    發電機和驅動電機旋變初始角度自學習

    潤滑泵及執行油泵分析系統

    差速測試

    CAN刷寫

    系統配置

    高精度雙向直流電源

    高精度旋變解碼系統及上位機測試軟件

    高速CAN/CAN-FD卡

    中心距調整機構，兼容多款機型測試，支持快速切換

TYPICAL CASE
典型案例

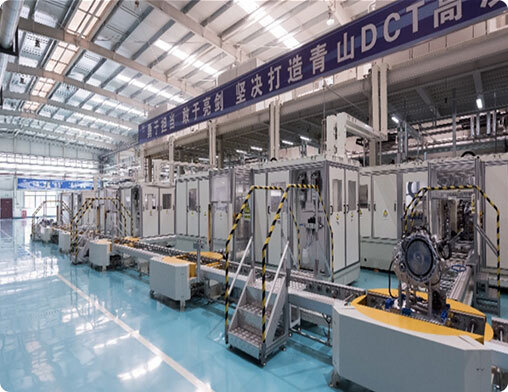

青山DCT雙離合器變速器下線測試臺
格特拉克6MT下線測試臺
華泰6AT自動變速器下線測試臺
